Termination Panel & Enclosure



Euro-Style 3U 터미널 패널

square02_darkbluegreen.gif 3U 표준 크기

square02_darkbluegreen.gif 고밀도 채널(채널/단위크기)

square02_darkbluegreen.gif 시그널 콘디셔닝 확장 가능

square02_darkbluegreen.gif TC, CJC 내장용

square02_darkbluegreen.gif 아날로그, 디지털 I/O 모델

square02_darkbluegreen.gif Intelligent Instrumentation DAQ 시스템 호환

3U Euro-Style Termination Panel





아날로그 I/O 터미널 패널

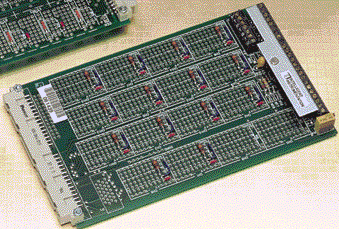

PCI-20303T & PCI-20304T 시리즈 아날로그 I/O 패널



PCI-20303T-1 & PCI-20304T-1

square02_darkbluegreen.gif 16SE/8DIFF 아날로그 입력지원

square02_darkbluegreen.gif 2 아날로그 출력 지원

PCI-20303T-2 & PCI-20304T-2

square02_darkbluegreen.gif Non-Isolated Thermocouple 입력용 CJC 지원

square02_darkbluegreen.gif 7 TC 입력, 1 CJC & 2 아날로그 출력

square02_darkbluegreen.gif PCI-20303T 시리즈 : 표준 Cable 지원

square02_darkbluegreen.gif PCI-20304T 시리즈 : 고밀도 Cable 지원

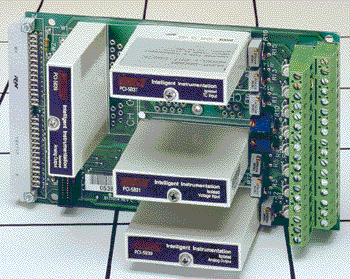

PCI-20353T-1 & PCI-20354T-1 5B 아날로그 I/O 패널

square02_darkbluegreen.gif 산업 표준 5B 시리즈 시그널 콘디셔닝 모듈 지원

square02_darkbluegreen.gif 다양한 종류의 Isolated 아날로그 I/O 모듈 지원(mV, V, mA, RTD, Potentiometer,
   Thermocouple, Strain Gage, Frequency등)

square02_darkbluegreen.gif PCI-20353T-1 8 채널 I/O 지원

square02_darkbluegreen.gif 8 채널 PCI-20354T-1 확장 패널을 이용하여 16 채널로 연결 사용 가능







디지털 I/O 터미널 패널

PCI-20305T-1 & PCI-20306T-1 디지털 I/O 패널

PCI-20305T-1 & PCI-20306T-1은 16 채널용으로 사용자가 필요에 따라 회로를 구성할 수 있는 공간이 있으며 PCI-20305T-1은 표준 케이블과, PCI-20306T-1은 고밀도 케이블과 연결 사용.

PCI-20324T, PCI-20325T & PCI-20326T
Opto-Isolator 패널

square02_darkbluegreen.gif Opto-Isolator 모듈과 사용, 각 모듈은 4000V
   Isolation 기능과 입력 Voltage를 TTL Level로
   변환하여 DAQ 보드로 전달한다.

square02_darkbluegreen.gif 이 패널들은 8 채널의 디지털 I/O를 지원하며
   PCI-20326T-1 패널은 8 채널 확장용으로
   PCI-20324T-1 또는 PCI-20325T-1과 연결하여
   16채널 디지털 I/O로 사용된다.

square02_darkbluegreen.gif PCI-20324T-1 : 표준 케이블 연결

square02_darkbluegreen.gif PCI-20325T-1 : 고밀도 케이블 연결

square02_darkbluegreen.gif PCI-20324T-2, PCI-20325T-2 & PCI-20326T-2
   패널은 Quick-Disconnection용으로 시그널 선
   연결이 용이하다.

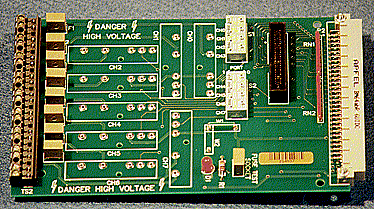

PCI-20486T-1Opto-Isolator 패널

square02_darkbluegreen.gif Opto-Isolator 모듈과 사용, 각 모듈은 4000V Isolation 기능과 입력 Voltage를 TTL Level로
  변환하여 DAQ 보드로 전달한다.

square02_darkbluegreen.gif 8 채널 디지털 I/O 지원

square02_darkbluegreen.gif DIP 스위치를 이용하여 입.출력을 선택 혼합하여 사용 가능

square02_darkbluegreen.gif 표준 케이블 및 고밀도 케이블 연결 사용 가능

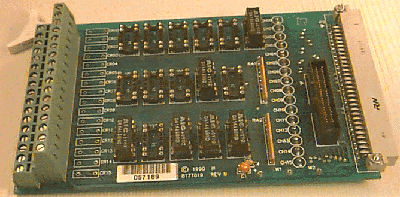

PCI-20355T & PCI-20356T 릴레이 출력 패널

square02_darkbluegreen.gif 16 채널 디지털 출력

square02_darkbluegreen.gif 14-pin DIP 릴레이 사용

square02_darkbluegreen.gif NO, NC Single pole 릴레이 사용 가능

square02_darkbluegreen.gif NO or NC 릴레이 조합하여 사용 가능

square02_darkbluegreen.gif PCI-20355T-1 : 표준 케이블 사용

square02_darkbluegreen.gif PCI-20356T-1 : 고밀도 케이블 사용

square02_darkbluegreen.gif Quick-Disconnection 패널 : PCI-20355T-2, PCI-20356T-2

square02_darkbluegreen.gif PCI-20359A-1 Reed Relay(NO) 16ea Kit

square02_darkbluegreen.gif PCI-20360A-1 Reed Relay(NC) 16ea Kit

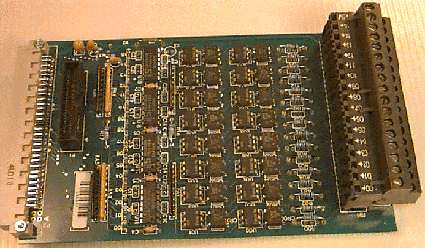

PCI-20361T & PCI-20362T Isolated 입력 패널

square02_darkbluegreen.gif 16 채널 Isolated 디지털 입력

square02_darkbluegreen.gif PCI-20361T-1 : 표준 케이블 사용

square02_darkbluegreen.gif PCI-20362T-1 : 고밀도 케이블 사용

square02_darkbluegreen.gif Quick-Disconnection 패널 :
   PCI-20361T-2, PCI-20362T-2

PCI-20392T-1 디지털 I/O 패널

이 패널은 48 채널 디지털 I/O를 지원하며 PCI-20378W 디지털 I/O 보드와 연결 사용.

PCI-20394A 시리즈 디지털 아답터 Backplane

이 아답터 Backplane은 50-pin 표준 콘넥터와 연결하여 64-pin 3U 사이즈의 터미널 패널을 연결 사용할 수 있도록 인터페이스하는 컨넥터 변환기이다.

square02_darkbluegreen.gif PCI-20394A-1 : Non-Isolated 터미널 패널 연결용 아답터

square02_darkbluegreen.gif PCI-20394A-2 : Opto-Isolation 터미널 패널과 확장 패널 연결용 아답터





터미널 패널 Enclosure

PCI-20308H-1 서브렉

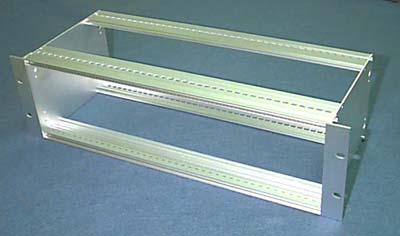

이 서브렉은 가벼운 알루미늄 재질로 제작되어 테이블 위 또는 19" 렉에 장착 사용 가능하다. 20개의(320 채널) Non-Isolated 3U 패널을 설치할 수 있다.

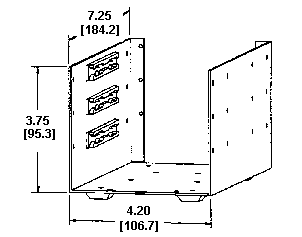

PCI-20343A-1 Enclosure

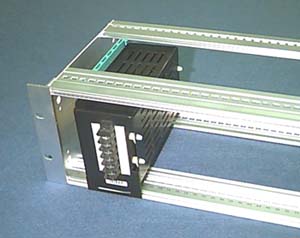

이 Enclosure는 3 개의 3U 사이즈 터미널 패널을 장착할 수 있다.





PCI-20338A-1 Power Supply

일반적으로 터미널 패널이나 시그널 콘디셔닝 모듈은 5V 전원을 필요로 한다. 따라서 외부 전원이 필요시 사용한다.

+5V, @6A, Vin = 85VAC-264VAC, 50-60Hz





 일반 & 다용도 터미널 패널

square02_darkbluegreen.gif 아날로그, 디지털 I/O 터미널 패널

square02_darkbluegreen.gif 시그널 콘디션닝 모듈용

square02_darkbluegreen.gif Thermocouple, CJC용

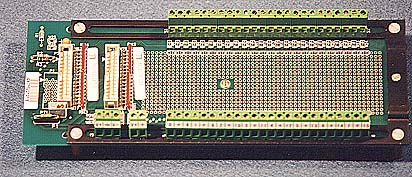

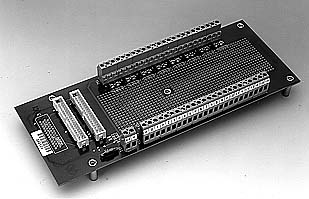

PCI-20024T 시리즈 아날로그 패널

PCI-20024T 패널은 32SE/16DIFF 채널 아날로그 입력/출력을 지원할 수 있으며 사용자가 간단한 Isolation 회로를 디자인하여 설치할 수 있다. Thermocouple용으로 채널 4번에 CJC 온도 센서가 포함되어 있다.

square02_darkbluegreen.gif PCI-20024T-1 : 고밀도 케이블(PCI-20008A-1B)과 연결 사용

square02_darkbluegreen.gif PCI-20024T-2 : 2 개의 26-pin 표준 콘넥터, PCI-20015A-1 케이블 사용

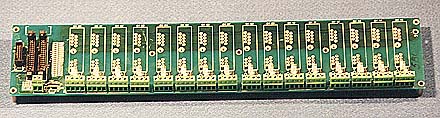

PCI-5B01-1 5B 아날로그 패널

16 채널 5B 시리즈 아날로그 입.출력 시그널 콘디셔닝 모듈 장작용 패널, CJC 내장형

표준 및 고밀도 케이블 콘넥터 내장, PCI-20008A-1B 또는 PCI-20015A-1 케이블 사용

19" 렉 설치용 PCI-20339A-1 Enclosure에 설치 가능

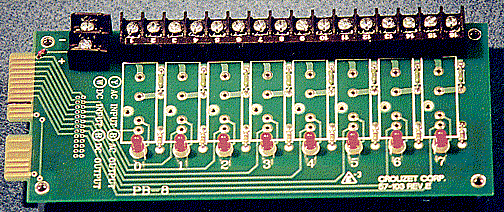

PCI-20018T-1 Isolated 디지털 터미널 패널

8 채널 Isolated 디지털 I/O 패널로서 Opto-Isolator를 장착하여 사용 가능

PCI-20013A-1 케이블과 연결 사용



PCI-20025T 시리즈 디지털 I/O 패널

32 채널 디지털 I/O 사용 가능하며 사용자 회로를 구성할 수 있다.

square02_darkbluegreen.gif PCI-20025T-1 : 고밀도 케이블과 연결 사용(PCI-20009A-1B)

square02_darkbluegreen.gif PCI-20025T-2 : 26-pin 케이블과 연결 사용(PCI-20061A-1, PCI-20036A-1)



PCI-20048T-1 Isolated 디지털 I/O 패널

16 채널 Isolated 디지털 I/O 패널로 Opto-Isolated 모듈 장착 사용 가능, 8 채널 단위로 입.출력 설정 가능

square02_darkbluegreen.gif PCI-20013A-1 케이블로 연결 사용



케이블 아답터

다양한 터미널 패널과 연결 사용시 DAQ 보드 콘넥터와 터미널 패널간의 인터페이스용

PCI-20375A-1 아답터

26-pin to 40-pin 콘넥타 아답터, PCI-20368M-1 옵션 모듈의 아날로그 콘넥타를 PCI-20371A-1 40-pin 케이블을 사용하여 PCI-20024T or PCI-5B01-1 터미널 패널과 연결시 필요.

PCI-20382A-1 아답터

26-pin to 34-pin 고밀도 콘넥터용 아답터, PCI-20377W 보드의 디지털 콘넥타를 PCI-20381A-1 34-pin 케이블과 PCI-20025T-1 터미널 패널과 연결시 필요.

PCI-20388A-1 아답터

PCI-20098C 시리즈 보드와 표준 콘넥타 패널과 연결 사용시 필요.



패널 Enclosure



PCI-20029A-1 Enclosure

Tabletop or 19" 렉 설치용 아날로그, 디지털 패널 Enclosure.

4개의 PCI-20018T-1, PCI-20024T 시리즈 또는 PCI-20025T 시리즈 패널용

PCI-20339A-1 Enclosure

19" 렉 설치용으로 PCI-5B01 또는 PCI-20048T-1 패널용





저가 터미널 패널

square02_darkbluegreen.gif 아날로그, 디지털 I/O용

square02_darkbluegreen.gif 최저가 터미널 패널

square02_darkbluegreen.gif DAQ 시스템에 직접 연결(케이블 필요 없슴)



PCI-20429T-1 다기능 터미널 패널

이 패널은 케이블이 필요없이 직접 DAQ
시스템에 연결 사용, 아날로그 입.출력,
디지털 입.출력등 DAQ  시스템 사양 적용

square02_darkbluegreen.gif EDAS-1002E-1
   12-bit 이더넷 DAQ 시스템

square02_darkbluegreen.gif EDAS-1031E-1
   16-bit 이더냇 DAQ 시스템

square02_darkbluegreen.gif PCI-20450P 시리즈
   DASport DAQ 시스템

square02_darkbluegreen.gif PCI-20428W 시리즈 DAQ 보드

square02_darkbluegreen.gif UDAS-1001E 시리즈
   UDAS DAQ 시스템 등과 연결 사용



EDAS-1004T-1 디지털 I/O 터미널 패널

이 패널은 EDAS-1001E 디지털 I/O
이더넷 DAQ 시스템용으로 32 채널
디지털 I/O 지원



DIN-Rail 설치용 아날로그, 디지털 터미널 패널

square02_darkbluegreen.gif 8 채널 아날로그 I/O or 디지털 I/O Isolated 터미널 패널로 입력, 출력을 점퍼로 설정 가능

square02_darkbluegreen.gif Isolated, Non-Isolated 채널로 혼합 사용 가능한 패널

square02_darkbluegreen.gif 터미널 단자의 위치 변경이 아주 용이

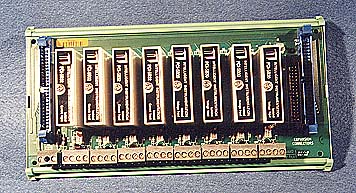

EDAS-1010T-1 아날로그 I/O 터미널 패널

8 채널 아날로그 입.출력을 혼합하여 사용할 수 있는 5B 시그널 콘디셔닝 모듈 장착용 패널로서
50-pin or 34-pin 콘넥터를 통해 추가적으로 아날로그 또는 디지털 EDAS 패널을 연결 사용할 수 있다.

지원 하드웨어(아날로그 I/O)

square02_darkbluegreen.gif EDAS-1002E-1(12-bit Mutifunction EDAS)

square02_darkbluegreen.gif EDAS-1031E-1(16-bit Multifunction EDAS)

square02_darkbluegreen.gif UDAS-1001E & UDAS-1002E(USB DAQ)

square02_darkbluegreen.gif PCI-20450P(DASport DAQ)

square02_darkbluegreen.gif PCI-20428W Board

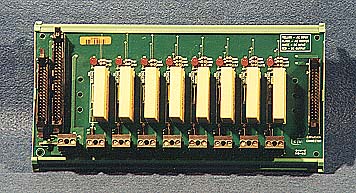

EDAS-1011T-1 디지털 I/O 터미널 패널

8 채널 디지털 입.출력을 혼합하여 사용할 수 있는 Opto-Isolator 모듈 장착용 패널로서 50-pin 또는 34-pin 콘넥타를 통해 아날로그, 디지털 EDAS 터미널 패널을 연결 사용할 수 있다.

지원 하드웨어(디지털 I/O)

square02_darkbluegreen.gif EDAS-1001E-1 (Digital I/O EDAS)

square02_darkbluegreen.gif EDAS-1002E-1(12-bit Mutifunction EDAS)

square02_darkbluegreen.gif EDAS-1031E-1(16-bit Multifunction EDAS)

square02_darkbluegreen.gif UDAS-1001E & UDAS-1002E(USB DAQ)

square02_darkbluegreen.gif PCI-20450P(DASport DAQ)

square02_darkbluegreen.gif PCI-20428W Board

square02_darkbluegreen.gif PCI-20001C-2A Carrier Board

square02_darkbluegreen.gif PCI-20041C-2A/3A Carrier Board

square02_darkbluegreen.gif PCI-20087W-1A Digital I/O Board

square02_darkbluegreen.gif PCI-20004M-1 Digital I/O Module

square02_darkbluegreen.gif PCI-20007M-1A Counter/Timer Module



모 델 번 호

비         고

Termination Panel

EDAS-1010T-1

Analog I/O Termination Panel for DIN-Rail Mountable

EDAS-1011T-1

Digital I/O Termination Panel for DIN-Rail Mountable

Cables

EDAS-1012A-1

Unshielded Cable, 50-pin, 1.5 feet

EDAS-1012A-2

Unshielded Cable, 50-pin, 4 feet

EDAS-1012A-3

Unshielded Cable, 50-pin, 4 inches

EDAS-1013A-1

Unshielded Cable, 34-pin, 1.5 feet

EDAS-1013A-2

Unshielded Cable, 34-pin, 4 feet

EDAS-1013A-3

Unshielded Cable, 34-pin, 4 inches

Accessories

EDAS-1014A-1

DIN-Rail Mounting Kit for Termination Panels

EDAS-1015A-1

4-Position Screw Terminal Blocks(Replacements)

EDAS-1015A-2

2-Position Screw Terminal Blocks(Replacements)
