이더넷 Data Acquisition Systems

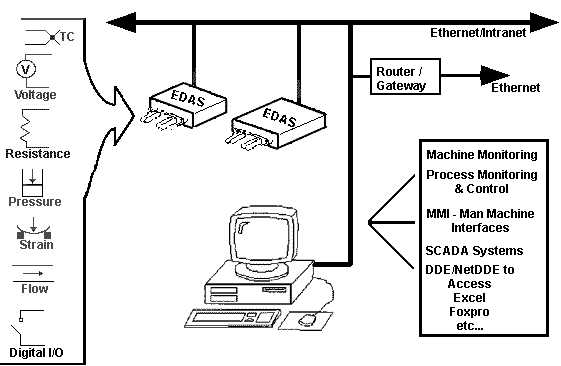

EDAS 이더넷 데이터 어퀴지션 시스템은 기업 내의 이더넷 네트워크를 통해 산업 현장의 각종 센서나 장비와 연결되어 리얼타임으로 현장 모니터링 및 컨트롤을 할 수 있다.또한 이렇게 수집된 데이터는 관리 차원에서의 다른 네트워크, 클라이언트 컴퓨터, 워크스테이션 및 데이터베이스와 연계하여 사용할 수 있으며 이들 EDAS 장비는 이더넷이나 인터넷 네트워크와 통신할 수 있는 산업 표준의 TCP/IP 프로토콜을 기본 내장하고 있어 네트워크상에 있는 어느 컴퓨터와도 연결될 수 있다.

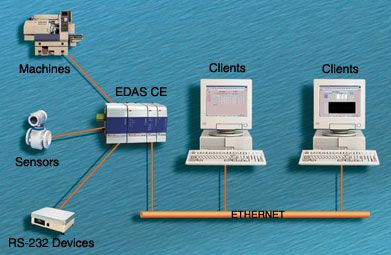

EDAS CE - Networked & Standalone Montoring & Control 시스템  New!

EDAS CE는 개방형 구조의 산업용 I/O 시스템으로 10/100BasedT 이더넷 TCP/IP 프로토콜을 기본으로 지원하며 최대 12개의 I/O 모듈을 사용하여 Isolated Analog & Digital I/O를 8~192 채널까지 사용할 수 있다. RS-232 시리얼 통신기능도 포함되어 있다.

기본특징

 square02_darkbluegreen.gif 개방형 구조로 10/100BasedT 고속 이더넷 지원되는 Base Unit

 square02_darkbluegreen.gif 기본 16MB RAM, 최대 64MB 까지 확장 가능

 square02_darkbluegreen.gif 비휘발성 기본 8MB Compact Flach 메모리, 500MB까지 확장 가능

 square02_darkbluegreen.gif 네트웍 표준 TCP/IP, UDP, SNMP, DHCP, HTTP 및 Time 동기화

 square02_darkbluegreen.gif 산업용 Isolated Analog & Digital I/O, RS-232 Serial Port등 모듈형 제품

 square02_darkbluegreen.gif Windows CE eMbedded Visual C++을 이용한 어플리케이션 개발
    ( Windows CE 3.0 Multitasking 지원 )

 square02_darkbluegreen.gif Entivity Studio 7.0 지원 : 산업 자동화 및 제어용 소프트웨어(HMI & Flowchart Design)

    Microsoft Visio Drawing 기술을 이용한 eMbedded 어플리케이션 개발을 쉽게 하도록 지원.

    산업 자동화 및 제어용 개발 소프트웨어로서 쉽고 유연한 HMI 어플리게이션 개발 및 개발시간

    의 단축을 통한 높은 생산성 향상을 실현할 수 있습니다.

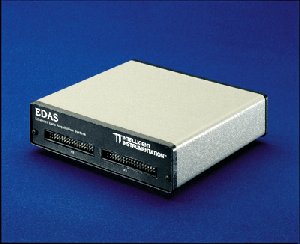

 EDAS-1001E Digital I/O EDAS

EDAS-1001E - 디지털 I/O 이더넷 DAQ 시스템

디지털 I/O 시스템은 카운트, 에러, 알람등을 검출하거나 On/Off 제어를 할 수 있도록 입.출력을 구성하여 사용할 수 있는 TTL 32 채널의 디지털 I/O를 내장하고 있다.

기 본 사 양

 square02_darkbluegreen.gif 32 채널 Programmable TTL 디지털 I/O

 square02_darkbluegreen.gif 2 채널 16-bit 고속 카운터

 square02_darkbluegreen.gif 2 시리얼 포트( 1 RS-232,  1 RS-485:선택사양 )

 EDAS-1001E Digital I/O EDAS

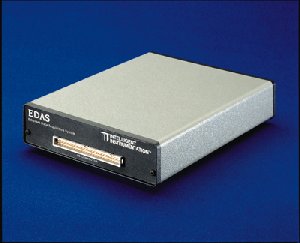

EDAS-1002E - 다기능 이더넷 DAQ 시스템

다기능 DAQ 시스템은 온도, 압력, 전압, 전류, 저항, 로드등 다양한 센서와 연결할 수 있는 12-bit 아날로그 I/O 및 디지털 I/O를 내장하고 있으며 256 채널까지 아날로그 입력을 확장 사용할 수 있다.

기 본 사 양

square02_darkbluegreen.gif 16SE/8DIFF 채널 12-bit, 아날로그 입력(256S/128D 확장가능)

square02_darkbluegreen.gif 2 채널 12-bit 아날로그 출력

square02_darkbluegreen.gif 16 채널 TTL 디지털 I/O

square02_darkbluegreen.gif 1 채널 16-bit 고속 카운터

square02_darkbluegreen.gif 2 시리얼 포트( 1 RS-232,  1 RS-485:선택사양 )

 EDAS-1002E Multifunction EDAS

EDAS-1031E - 고정밀 다기능 이더넷 DAQ 시스템

다기능 16-bit DAQ 시스템은 정밀 측정용 온도, Flow, 크로마토그래피등 정밀측정용으로 16-bit 아날로그 입력과 12-bit 아날로그 출력, 디지털 I/O를 내장하고 있다.

기 본 사 양

square02_darkbluegreen.gif 16SE/8DIFF 채널 16-bit, 아날로그 입력(256S/128D 확장가능)

square02_darkbluegreen.gif 2 채널 12-bit 아날로그 출력

square02_darkbluegreen.gif 16 채널 TTL 디지털 I/O

square02_darkbluegreen.gif 1 채널 16-bit 고속 카운터

square02_darkbluegreen.gif 2 시리얼 포트( 1 RS-232,  1 RS-485:선택사양 )

 EDAS-1002E Multifunction EDAS

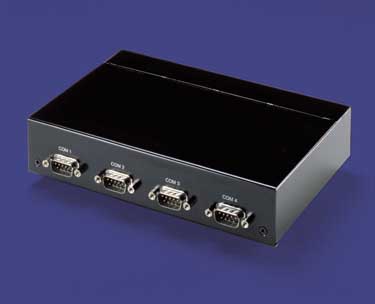

EDAS-1025E - 이더넷/시리얼 인터페이스

이더넷/시리얼 인터페이스 시스템은 2 포트와 4 포트 RS-232 두 종류의 모델이 있으며, PLC, 시리얼 컨트롤러, 계측기, 저울, 각종장비, 시리얼 터미널, 바코드 스케너등 시리얼 장비를 연결하여 이더넷 네트워크를 통해 통신할 수 있다.

 EDAS-1025E Ethernet/Serial Interface

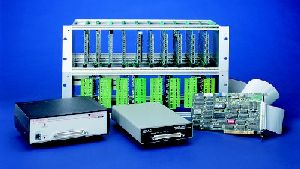

AI-MAX - 아날로그 입력 확장 시스템

AI-MAX 시스템은 다기능 EDAS 시스템, 포터블 DAQ 시스템, I/O 보드 등의 아날로그 입력을 확장할 수 있는 멀티플렉스와 입력 채널을 확장 연결 해주는 단자대 패널로 구성된다.

 AI-MAX System for EDAS

SOFTWARE -EDAS 시스템용 소프트웨어 라이브러리

square02_darkbluegreen.gif SCADA 패키지용 : Intellution FIX용 EDAS I/O Driver

square02_darkbluegreen.gif LabView용 : EDAS VI 라이브러리

square02_darkbluegreen.gif Virtual COM Port Driver : 가상 COM 포트 드라이브

square02_darkbluegreen.gif 소프트웨어 개발용 : NetLink DOS용, Windows 3.x용, Windows 95/98/NT용, UNIX용 라이브러리



사용전원

EDAS 시스템은 15 - 28 볼트 AC 또는 20 - 40 볼트 DC.아답터를 사용.

EDAS OEM용 보드

EDAS OEM용은 다량의 사용자가 OEM 보드만 구매하여 직접 외장용 케이스를 특별 제작하여 제품화 할 수 있는 모델입니다.

square02_darkbluegreen.gif EDAS-1001G-1C   : 디지털 I/O 시스템

square02_darkbluegreen.gif EDAS-1001G-2C   : 디지털 I/O 시스템, RS-485 포트 내장

square02_darkbluegreen.gif EDAS-1002E-1AG : 12-bit 다기능 I/O 시스템

square02_darkbluegreen.gif EDAS-1002E-2AG : 12-bit 다기능 I/O 시스템, RS-485 포트 내장

square02_darkbluegreen.gif EDAS-1025G-1B   : 이더넷/시리얼 인터페이스 시스템, 2포트용

square02_darkbluegreen.gif EDAS-1025G-2B   : 이더넷/시리얼 인터페이스 시스템, 4포트용

square02_darkbluegreen.gif EDAS-1031E-1G   : 16-bit 다기능 I/O 시스템

square02_darkbluegreen.gif EDAS-1031E-2G   : 16-bit 다기능 I/O 시스템, RS-485 포트 내장

STARTER KITS

처음 EDAS를 사용할 경우 이 STARTER 키트를 이용하여 개발 및 테스트를 진행할 수 있습니다.

EDAS 기본 유닛트

square02_darkbluegreen.gif 터미널 패널 (EDAS-1001E, EDAS-1002E  및 EDAS-1031E 키트)

square02_darkbluegreen.gif DIN-rail 설치용

square02_darkbluegreen.gif 전원 아답터

square02_darkbluegreen.gif 셋업용 케이블

square02_darkbluegreen.gif Windows용 Virtual COM Port Drivers

square02_darkbluegreen.gif 소프트웨어 개발용 Net Link 라이브러리 : DOS/UNIX 및 Windows용

square02_darkbluegreen.gif LabVIEW용 VI 라이브러리

square02_darkbluegreen.gif 셋업, 테스트 진단용 SYSCHECK 유틸리티 소프트웨어

square02_darkbluegreen.gif 관련 매뉴얼



STARTER 키트 구성

square02_darkbluegreen.gif 디지털 I/O : EDAS-1001E-SK1(120V 전원용),   EDAS-1001E-SK2(230V 전원용)

square02_darkbluegreen.gif 12-bit 다기능 I/O : EDAS-1002E-SK1(120V 전원용),   EDAS-1002E-SK2(230V 전원용)

square02_darkbluegreen.gif 16-bit 다기능 I/O : EDAS-1031E-SK1(120V 전원용),   EDAS-1031E-SK2(230V 전원용)

square02_darkbluegreen.gif 이더넷/시리얼 인터페이스 : EDAS-1025E-1B1, EDAS-1025E-1B2(2포트 120, 230V 전원용)                                         EDAS-1025E-2B1, EDAS-1025E-2B2(4포트 120, 230V 전원용)



< 연 결 예 제 >



한국인텔리젼트시스템(Korea Intelligent System)  전화 : 02-3272-9301   Email : sales@intelligent.co.kr
