EDAS CE Monitoring & Control Systems



EDAS CE 하드웨어 특징

square02_darkbluegreen.gif 개방형 구조의 산업용 I/O 시스템

square02_darkbluegreen.gif Windows CE 3.0 Multitasking 개발 환경( eMbedded Visual C++ )

square02_darkbluegreen.gif 산업용 Modular Case I/O 시스템( Isolated Analog, Digital I/O Modules, RS-232 Serial 모듈)

square02_darkbluegreen.gif 이더넷 10/100Based-T 인터페이스

square02_darkbluegreen.gif TCP/IP, UDP, SNMP, DHCP, HTTP 및 Time 동기화 지원

square02_darkbluegreen.gif Standalone Monitoring & Control

square02_darkbluegreen.gif 16MB RAM : Max. 64MB 지원

square02_darkbluegreen.gif 8MB Non-Volatile Storage : Max. 500MB 지원





dia_purple.gif 산업용 I/O 적용 분야 dia_purple.gif

square02_darkbluegreen.gif Factory Automation

square02_darkbluegreen.gif Process Monitoring & Control

square02_darkbluegreen.gif Machine Monitoring & Control

square02_darkbluegreen.gif Laboratory Automation

square02_darkbluegreen.gif Networked, Stand-alone Data Logging

square02_darkbluegreen.gif Environmental Monitoring & Control

square02_darkbluegreen.gif Remote Data Acquisition

square02_darkbluegreen.gif etc...

Entivity Studio

dia_purple.gif Entivity Studio Software dia_purple.gif

Entivity Studio는 산업현장의 Automation & Control 소프트웨어의 선두 주자로서 EDAS CE와 함께 완벽한 하드웨어와 소프트웨어의 조화를 이루고 있습니다.

산업 표준의 마이크로소프트 Visio Drawing 기술을 이용한 강력하고, 유연하며, 개발의 용이성 어플리게이션 개발 시간의 단축으로 생산성 향상에 빠르게 접근할 수 있습니다.

square02_darkbluegreen.gif Open Architecture 산업용 I/O 시스템

  이더넷 10/100BasedT 인터페이스가 가능한 산업용 Modular case형태로 Windows CE 개발툴을   사용한 어플리케이션 개발 환경을 제공하고 Isolated Analog & Digital I/O 모듈을 필요에 따라 추   가  하여 각종 현장의 상황에 따라 Montoring & Control 시스템을 쉽게 구현할 수 있다.

square02_darkbluegreen.gif Modular I/O

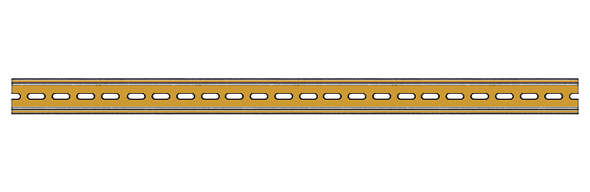

  분산제어 시스템에 적합한 Modular I/O 시스템으로 DIN rail에 설치하여 Base Unit에 필요한   Analog 또는 Digital I/O Module을 조합하여 8채널에서 최대 192채널까지 지원 되도록 설계되었   다. 또한 RS-232 통신도 가능하다.

square02_darkbluegreen.gif Networked & Standalone Operation

  TCP/IP 스택을 포함한 10/100BasedT 네트웍이 기본으로 내장되어 네트웍상의 다른 컴퓨터나 다   른  EDAS CE 장비와 통신이 가능하다. 또한 네트웍 다운시 자체 8MB(Max. 500MB) Compact   Flash Card Storage 에 Off-Line 모드로 Data 저장이 가능하다.

square02_darkbluegreen.gif 개발툴

  EDAS CE 어플리케이션은 Micorsoft eMbedded Visual 툴을 사용하여 개발한다. 시스템, 네트웍,

  및 시리얼 인터페이스는 표준 Windows 32 API를 사용하고, 다른 I/O Module들의 인터페이스는

  CE Link API를 사용한다.(기본적인 SDK를 공급). 이러한 모든 개발은 eMbedded Visual C++

  프로그래밍 언어로 어플리케이션을 개발, 다운로드하고 디버깅할 수 있다.

  Windows CE 3.0 Operation System은 True Multitasking을 구현할 수 있어 EDAS CE 장비에서
  동시에 여러 프로그램을 실행할 수 있다.

square02_darkbluegreen.gif Embedded Web Server

  EDAS CE는 preload된 WebDevice를 이용하여 HTML과 Script등을 사용하여 아주 간단히 사용자   가 Web에서의  Monitoring & Control을 만들 수 있다.



 WebDevice는 스크립트 언어와 ODBC 데이터베이스 기능을 이용할 수 있도록 구성되어 있다.

 또한 이 기술의 에플렛은 웹 브라우저에서 리얼타임 데이터 표시기능, 즉 아날로그 메타, 테이블,

 패널, 차트 및 알람 기능등을 내장하고 있다.



 스크립트 언어(WebDevice Script)는 각 Device의 I/O, 파일 시스템의 Read/Write, 계산기능 및

 제어 기능등을 내장하고 있다. 이 스크립트언어는 리얼 타임 표시 기능을 포함한 Web 페이지를

 사용자가 만들 수 있도록 제공된다.



EDAS CE  모듈 및  모델번호

모  델  번  호

비     고

EDAS-2000E-1

EDAS CE Base unit

EDAS-2000E-2

EDAS CE Base unit, with 128KB NV-RAM

EDAS-2000E-3

EDAS CE Base unit, with Entivity Studio Runtime

EDAS-2001E-1

Power Supply 90-260VAC, 50-60Hz, 5V Output.

EDAS-2002M-1

Digital I/O module, 8 Inputs/4 Outputs, 24VDC

EDAS-2003M-1

Analog Input Module, 16 SE/8 DIFF Inputs, voltage/current/TC

EDAS-2004M-1

Digital Input module, 16 Inputs, 24VAC/DC

EDAS-2004M-2

Digital Input module, 16 Inputs, 120VAC/DC

EDAS-2004M-3

Digital Input module, 16 Inputs, 240VAC/DC

EDAS-2005M-1

Digital Output module, 12 Outputs, 24VDC

EDAS-2006M-1

Analog Output module, 8 Outputs, 0-10V

EDAS-2008M-1

Serial port module, 4 RS-232 Serial Ports

EDAS-2010M-1

Relay Output module, 12 Relays, 2A @250V, 2A @30VDC

EDAS-2011M-1

Digital Output module, 12 Triac Outputs, 24VAC - 240VAC

EDAS-2012S-1

Entivity Studio 7.0 Development Software



각 모듈별 사양

Base Unit (EDAS-2000E-1/-2/-3)

Power Module (EDAS-2001E-1)

Digital I/O Module

(EDAS-2002M-1)

Analog Input Module

(EDAS-2003M-1)

Digital Input Module

(EDAS-2004M-1/2/3)

Digital Output Module

(EDAS-2005M-1)

Analog Output Module

(EDAS-2006M-1)

Serial Port Module

(EDAS-2008M-1)

Relay Output Module

(EDAS-2010M-1)

Digital Output Module

(EDAS-2011M-1)



EDAS CE 하드웨어 사진
