USB Data Acquisition System

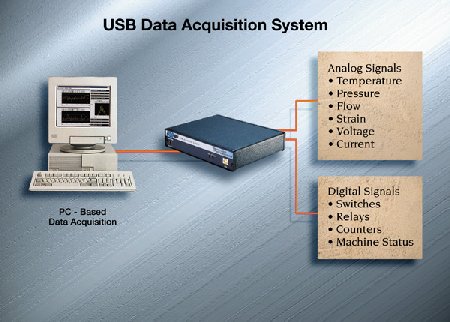

UDAS DAQ 시스템은 최근 새로운 인터페이스 방법으로 자리 잡고 있는 Universal Serial Bus(USB)를 통해 아주 간단히 연결하여 사용할 수 있게 디자인된 DAQ 시스템입니다. 이 USB 인터페이스 방식은 다양한 디바이스를 쉽게 연결할 수 있도록 설계되어 키보드, 프린터, 카메라 및 DAQ 시스템을 연결할 수 있으며 USB 한 개의 포트에 동시에 127개의 디바이스를 연결 사용할 수 있습니다. 또한 완벽한 Play-and-Plug를 지원하므로 디바이스의 연결과 제거를 자동으로 검출합니다. 따라서 기존의 DAQ 보드 사용시 보드 어드레스, IRQ, DMA등과 같은 설정이 필요 없이 연결 후 바로 사용할 수 있는 이점이 있습니다.

적 용 분 야

USB DAQ 시스템의 일반적인 적용분야로는

자동차 로드 테스트 및 측정

데이터 로거

온도 로거

환경 모니터링 및 제어

프로세스 모니터링 및 제어

품질 관리

실험실 자동화

휴대용 데이터 측정

전기, 전자 제품 테스트

반도체 부품 테스트

반도체 장비 모니터링

통신장비 모니터링

각종 테스트 데이터 측정

실험 데이터 측정

시험장비 자동화

아날로그 I/O

UDAS DAQ 시스템은 아날로그 입력 채널은 12-bit 16SE/8DIFF, 게인은 1, 10, 100 그리고 입력 범위는 +/-10V, 0-10V +/-5V등 소프트웨어적으로 설정하여 사용할 수 있다.

또한 12-bit 2 채널 아날로그 출력을 사용할 수 있으며 출력 범위는 +/-10V 이다.

아날로그 입력 채널 확장

UDAS DAQ 시스템은 AI-MAX 아날로그 입력 채널 확장 옵션을 이용하여 최대 256 채널까지 확장할 수 있다. 채널 확장시 시그널 콘디셔닝 모듈과 조합하여 Isolation 또는 Non-Isolation 채널로 사용할 수 있다.

디지털 I/O

UDAS DAQ 시스템은 16 채널 TTL 레벨 디지털 I/O를 가지고 있으며 소프트웨어적으로 입.출력을 8 채널 단위로 선택하여 사용할 수 있다. 입.출력 레벨에 따라 Opto-Isolator와 터미널 패널을 이용하여 다양한 입.출력 레벨을 처리할 수 있다.

고속 카운터

UDAS DAQ 시스템은 한 개의 32-bit 고속 카운터를 가지고 있다. 이 카운터는 TTL 레벨의 시그날을 10MHz까지 고속 이벤트 카운팅을 수행할 수 있다. 또한 이 카운터를 이용하여 직접 추파수 측정도 가능하다.

전원

UDAS DAQ 시스템은 USB 포트를 통해 PC에서 직접 전원을 공급받아 사용할 수 있으며 또한 외부 전원 아답터를 사용하거나 베터리 전원을 사용할 수 도 있다. 주로 많은 채널의 디지털 출력이 요구되거나 많은 시그널 콘디셔닝 모듈과 함께 사용될 때 외부 전원을 사용한다.

통신

UDAS는 기존의 시리얼 통신과는 달리 PC로 데이터를 전송할 때 에러 체크는 물론 고속 데이터 전송이 가능하다. 이 방법은 모든 데이터 전송이 UDAS DAQ 시스템의 데이터 샘플링 속도로 전송할 수 있다는 것을 보장 한다.

터미널 옵션

UDAS DAQ 시스템은 용도에 따라 선택할 수 있는 터미널 옵션이 있다.

UDAS-1001E-1, -2 모델은 외부 터미널 패널을 연결할 수 있도록 50-pin 리본 케이블용 콘넥터 형태로 되어 있으며 다양한 터미널 패널을 연결하여 사용한다. 특히 센서나 트렌듀서의 사양에 따라 SCM5B 시리즈 아날로그 시그널 콘디셔닝 모듈을 사용하거나 디지털 Opto-Isolator를 함께 사용할 수 있다.

UDAS-1001E-3, -4 모델은 터미널 단자가 내장된 모델로 직접 시그널을 연결하여 사용 가능하다.

OEM 버전

많은 갯수의 UDAS DAQ 시스템을 사용할 경우 외부 케이스를 직접 업체의 필요에 따라 제작 조립하여 사용할 수 있도록 UDAS DAQ 보드만을 공급하는 형태이다.

지원 소프트웨어

U-Link 드라이브 라이브러리 - Windows 95/98 용 Visual Basic & C/C++ 소프트웨어 라이브러리

LabVIEW 드라이브 라이브러리 - LabVIEW용 VI 라이브러리

MODEL 번호

비 고

UDAS-1001E-1-1

USB DAQ 시스템 - AI:16/8, DI/O:16, Counter:1

UDAS-1001E-2-1

USB DAQ 시스템 - AI:16/8, DI/O:16, AO:2, Counter:1

UDAS-1001E-3-1

USB DAQ 시스템 - AI:16/8, DI/O:16, Counter:1, 터미널 단자 내장

UDAS-1001E-4-1

USB DAQ 시스템 - AI:16/8, DI/O:16, AO:2, Counter:1, 터미널 단자 내장

UDAS-1001E-1G

USB DAQ 시스템 - OEM 버전, AI:16/8, DI/O:16, Counter:1

UDAS-1001E-2G

USB DAQ 시스템 - OEM 버전, AI:16/8, DI/O:16, AO:2, Counter:1

UDAS 하드웨어 사양

Parameter

Conditions

Specification

Analog Inputs

Number of Channels

Single-ended/Differential

16/8

Resolution

12-bits (1 part in 4096)

Voltage Ranges

0 - 10V, ±10V, ±5V

Overvoltage Protection

Power on or off

-40 V to +55 V

Software Programmable Gains

1, 10, 100

Gain Accuracy

Gain < 100
Gain =100

0.05%
0.08%

Offset Voltage

3mV

Bias Current

50 pA

Input Impedance

10⁹ ohms/50 pF

Common Mode Input Range

±10V

Common Mode Rejection

60Hz, 100 ohm imbalance
Gain = 1
Gain >=10

-85dB
-90dB

Noise

Input grounded at connector (RMS)
Gain<=10
Gain=100

1.0 LSB (Preliminary)
TBD

DC Accuracy

No missing codes, guaranteed

Linearity Error

±0.024%FS, ±1 LSB

Throughput

100kSamples/second

Analog Trigger

Range

±10V

Hysteresis

28mV

Resolution

4.88 mV nominal

Slope

Pos/Neg

Analog Outputs (Optional)

Number of Channels

2

Resolution

12 bits (1 part in 4096)

Voltage Ranges

±10V

Throughput

100kSamples/second

Digital I/O

Number of Ports

8 channels (bits) per port

2

Input Levels

TTL-compatible

Input Current

High Level / Low Level

23μA / 1μA

Output Levels

TTL-compatible

Source/Sink

Vout=High/Low

30mA / 30mA

High-Speed Counter

Resolution

32-Bit

Number of Channels

1 (input only)

Max Input frequency

TTL-level input

10 MHz

TimeBase Generator

Type

Crystal-based

Rate Generator (24-bit)

Number

2 (1 input, 1 output)

Resolution

125 ns

Output Frequency Range

0.5 Hz to 1 Mhz

Output Levels

TTL-compatible

Source/Sink Current

Vout=High/Low

TBD

Bus Interface

Type

USB

Power

Voltage Range

USB or External

+5V

Current Requirements^(*1)

500mA maximum

Physical Characteristics

Size

5.75" D x 7.25" W x 1.60" H (aprx.) 14.61cm x 18.42cm x 4.06cm

Operating Temperature Range

0 - 50℃

All Specifications are typical at 25℃ unless otherwise noted.
Note (*1): When powered from an external source, the on-board power supply circuit can supply up to 500mA at 5VDC to termination panels through the 50-pin I/O connector.

UDAS 하드웨어 사진(터미널 내장형)

UDAS 터미널 보드 연결도

한국인텔리젼트시스템(Korea Intelligent System) 전화 : 02-3272-9301 Email : sales@intelligent.co.kr
