AI-MAX 채널 어드레스 설정 방법 |
| AI-MAX 채널 확장 어드레스 설정 방법 DAQ 시스템과 연결된 AI-MAX 시스템에서 아날로그 입력 채널 번호와 4 채널 디지털 출력을 이용하여 원하는 채널의 입력 데이터를 읽어 낼 수 있다. 4 디지털 출력은 터미널 패널에 연결된 각 아날로그 입력 채널 번호와 MUX의 동기화를 설정하기 위해 사용된다.

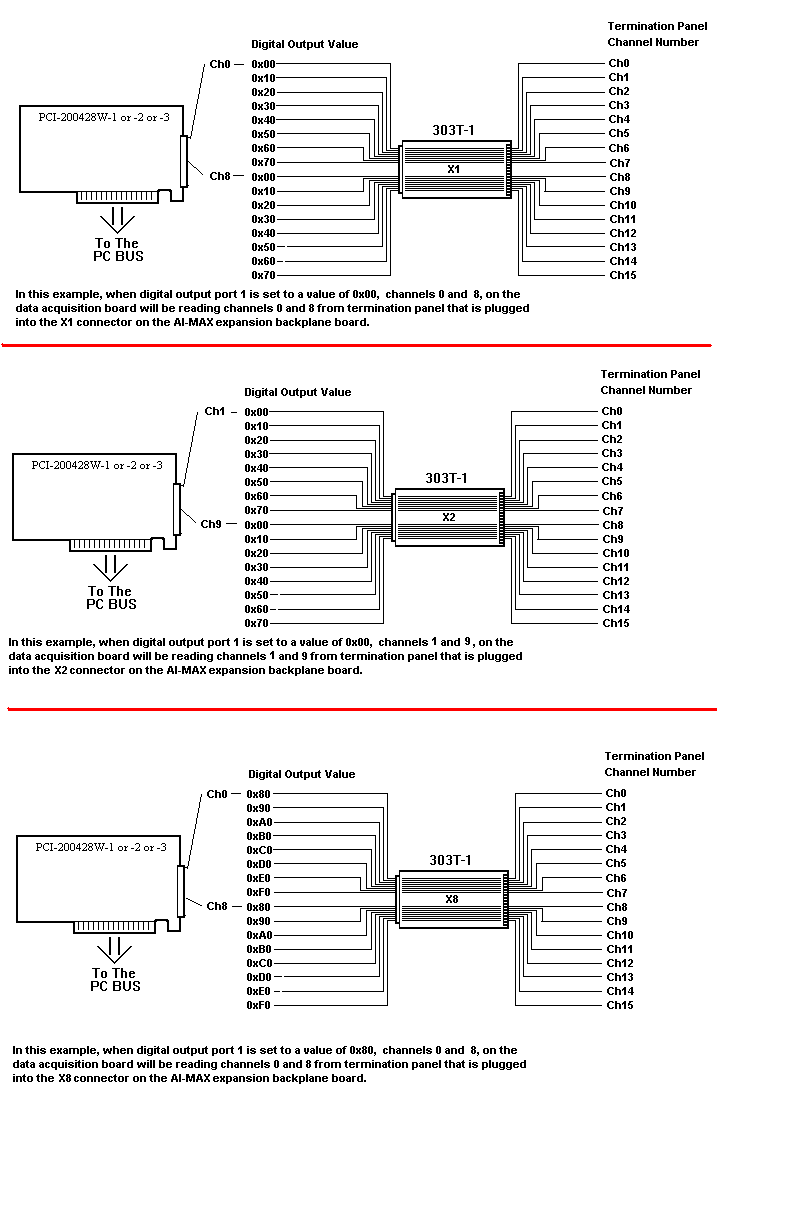

아래의 그림은 AI-MAX 확장 시스템에 연결된 터미널 패널에서 특정 채널의 데이터를 읽기 위해 사용되는 DAQ 시스템과 디지털 출력 비트간의 관계를 나타내는 것이다. |
다음 차트는 AI-MAX 시스템과 디지털 출력 값에 따라 터미널 패널의 채널을 어떻게 나타내는 지를 나타낸다.
참고 : TP0 = Termination Panel 0(Zero)
TP0는 AI-MAX 확장 콘넥터 X1에 연결 TP1는 AI-MAX 확장 콘넥터 X2에 연결 TP2는 AI-MAX 확장 콘넥터 X3에 연결 TP3는 AI-MAX 확장 콘넥터 X4에 연결 TP4는 AI-MAX 확장 콘넥터 X5에 연결 TP5는 AI-MAX 확장 콘넥터 X6에 연결 TP6는 AI-MAX 확장 콘넥터 X7에 연결 TP7는 AI-MAX 확장 콘넥터 X8에 연결 TP8는 AI-MAX 확장 콘넥터 X9에 연결 TP9는 AI-MAX 확장 콘넥터 X10에 연결 TP10는 AI-MAX 확장 콘넥터 X11에 연결 TP11는 AI-MAX 확장 콘넥터 X12에 연결 TP12는 AI-MAX 확장 콘넥터 X13에 연결 TP13는 AI-MAX 확장 콘넥터 X14에 연결 TP14는 AI-MAX 확장 콘넥터 X15에 연결 TP15는 AI-MAX 확장 콘넥터 X16에 연결
|
Digital Output Port 1 |
DAS Ch 0 |
DAS Ch 1 |
DAS Ch 2 |
DAS Ch 3 |
DAS Ch 4 |
DAS Ch 5 |
DAS Ch 6 |
DAS Ch 7 |
0x00 |
TP0-CH0 |
TP1-CH0 |
TP2-CH0 |
TP3-CH0 |
TP4-CH0 |
TP5-CH0 |
TP6-CH0 |
TP7-CH0 |
0x10 |
TP0-CH1 |
TP1-CH1 |
TP2-CH1 |
TP3-CH1 |
TP4-CH1 |
TP5-CH1 |
TP6-CH1 |
TP7-CH9 |
0x20 |
TP0-CH2 |
TP1-CH2 |
TP2-CH2 |
TP3-CH2 |
TP4-CH2 |
TP5-CH2 |
TP6-CH2 |
TP7-CH10 |
0x30 |
TP0-CH3 |
TP1-CH3 |
TP2-CH3 |
TP3-CH3 |
TP4-CH3 |
TP5-CH3 |
TP6-CH3 |
TP7-CH11 |
0x40 |
TP0-CH4 |
TP1-CH4 |
TP2-CH4 |
TP3-CH4 |
TP4-CH4 |
TP5-CH4 |
TP6-CH4 |
TP7-CH4 |
0x50 |
TP0-CH5 |
TP1-CH5 |
TP2-CH5 |
TP3-CH5 |
TP4-CH5 |
TP5-CH5 |
TP6-CH5 |
TP7-CH5 |
0x60 |
TP0-CH6 |
TP1-CH6 |
TP2-CH6 |
TP3-CH6 |
TP4-CH6 |
TP5-CH6 |
TP6-CH6 |
TP7-CH6 |
0x70 |
TP0-CH7 |
TP1-CH7 |
TP2-CH7 |
TP3-CH7 |
TP4-CH7 |
TP5-CH7 |
TP6-CH7 |
TP7-CH7 |
0x80 |
TP8-CH0 |
TP9-CH0 |
TP10-CH0 |
TP11-CH0 |
TP12-CH0 |
TP13-CH0 |
TP14-CH0 |
TP15-CH0 |
0x90 |
TP8-CH1 |
TP9-CH1 |
TP10-CH1 |
TP11-CH1 |
TP12-CH1 |
TP13-CH1 |
TP14-CH1 |
TP15-CH1 |
0xA0 |
TP8-CH2 |
TP9-CH2 |
TP10-CH2 |
TP11-CH2 |
TP12-CH2 |
TP13-CH2 |
TP14-CH2 |
TP15-CH2 |
0xB0 |
TP8-CH3 |
TP9-CH3 |
TP10-CH3 |
TP11-CH3 |
TP12-CH3 |
TP13-CH3 |
TP14-CH3 |
TP15-CH3 |
0xC0 |
TP8-CH4 |
TP9-CH4 |
TP10-CH4 |
TP11-CH4 |
TP12-CH4 |
TP13-CH4 |
TP14-CH4 |
TP15-CH4 |
0xD0 |
TP8-CH5 |
TP9-CH5 |
TP10-CH5 |
TP11-CH5 |
TP12-CH5 |
TP13-CH5 |
TP14-CH5 |
TP15-CH5 |
0xE0 |
TP8-CH6 |
TP9-CH6 |
TP10-CH6 |
TP11-CH6 |
TP12-CH6 |
TP13-CH6 |
TP14-CH6 |
TP15-CH6 |
0xF0 |
TP8-CH7 |
TP9-CH7 |
TP10-CH7 |
TP11-CH7 |
TP12-CH7 |
TP13-CH7 |
TP14-CH7 |
TP15-CH7 |
Digital Output Port 1 |
DAS Ch 8 |
DAS Ch 9 |
DAS Ch 10 |
DAS Ch 11 |
DAS Ch 12 |
DAS Ch 13 |
DAS Ch 14 |
DAS Ch 15 |
0x00 |
TP0-CH8 |
TP1-CH8 |
TP2-CH8 |
TP3-CH8 |
TP4-CH8 |
TP5-CH8 |
TP6-CH8 |
TP7-CH8 |
0x10 |
TP0-CH9 |
TP1-CH9 |
TP2-CH9 |
TP3-CH9 |
TP4-CH9 |
TP5-CH9 |
TP6-CH9 |
TP7-CH9 |
0x20 |
TP0-CH10 |
TP1-CH10 |
TP2-CH10 |
TP3-CH10 |
TP4-CH10 |
TP5-CH10 |
TP6-CH10 |
TP7-CH10 |
0x30 |
TP0-CH11 |
TP1-CH11 |
TP2-CH11 |
TP3-CH11 |
TP4-CH11 |
TP5-CH11 |
TP6-CH11 |
TP7-CH11 |
0x40 |
TP0-CH12 |
TP1-CH12 |
TP2-CH12 |
TP3-CH12 |
TP4-CH12 |
TP5-CH12 |
TP6-CH12 |
TP7-CH12 |
0x50 |
TP0-CH13 |
TP1-CH13 |
TP2-CH13 |
TP3-CH13 |
TP4-CH13 |
TP5-CH13 |
TP6-CH13 |
TP7-CH13 |
0x60 |
TP0-CH14 |
TP1-CH14 |
TP2-CH14 |
TP3-CH14 |
TP4-CH14 |
TP5-CH14 |
TP6-CH14 |
TP7-CH14 |
0x70 |
TP0-CH15 |
TP1-CH15 |
TP2-CH15 |
TP3-CH15 |
TP4-CH15 |
TP5-CH15 |
TP6-CH15 |
TP7-CH15 |
0x80 |
TP8-CH8 |
TP9-CH8 |
TP10-CH8 |
TP11-CH8 |
TP12-CH8 |
TP13-CH8 |
TP14-CH8 |
TP15-CH8 |
0x90 |
TP8-CH9 |
TP9-CH9 |
TP10-CH9 |
TP11-CH9 |
TP12-CH9 |
TP13-CH9 |
TP14-CH9 |
TP15-CH9 |
0xA0 |
TP8-CH10 |
TP9-CH10 |
TP10-CH10 |
TP11-CH10 |
TP12-CH10 |
TP13-CH10 |
TP14-CH10 |
TP15-CH10 |
0xB0 |
TP8-CH11 |
TP9-CH11 |
TP10-CH11 |
TP11-CH11 |
TP12-CH11 |
TP13-CH11 |
TP14-CH11 |
TP15-CH11 |
0xC0 |
TP8-CH12 |
TP9-CH12 |
TP10-CH12 |
TP11-CH12 |
TP12-CH12 |
TP13-CH12 |
TP14-CH12 |
TP15-CH12 |
0xD0 |
TP8-CH13 |
TP9-CH13 |
TP10-CH13 |
TP11-CH13 |
TP12-CH13 |
TP13-CH13 |
TP14-CH13 |
TP15-CH13 |
0xE0 |
TP8-CH14 |
TP9-CH14 |
TP10-CH14 |
TP11-CH14 |
TP12-CH14 |
TP13-CH14 |
TP14-CH14 |
TP15-CH14 |
0xF0 |
TP8-CH15 |
TP9-CH15 |
TP10-CH15 |
TP11-CH15 |
TP12-CH15 |
TP13-CH15 |
TP14-CH15 |
TP15-CH15 |
터미널 패널에서의 채널 어드레스 설정 터미널
패널 채널 번호를 결정하는 것은 아래와 같이 간단히 표현할 수 있다.
Single-Ended 구성은
이진법 채널 번호 패턴 = abcdefgh
Single-Ended 모드인 경우 Digital 출력 Port 1 Byte는 : agfhxxxx(x = don't care) DAS 채널 번호 : ebcd
Differencial 모드인 경우 Digital 출력 Port 1 Byte는 : bfghxxxx DAS 채널 번호 : cde

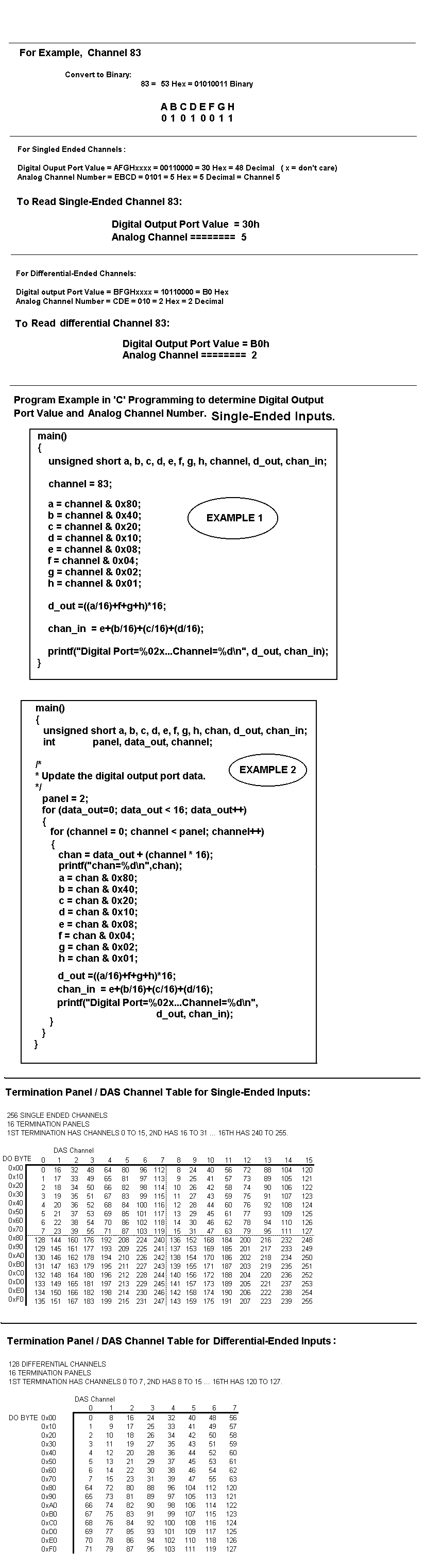

아래에 나타난 예제는 C 프로그래밍 예제를 표현한 것이다.
|
|
|
한국인텔리젼트시스템(Korea Intelligent System) 전화 : 02-3272-9301 Email : sales@intelligent.co.kr |
