PCI-20093W-1 Analog output Board

PCI-20093W-1 하드웨어 특징

12-bit 8 채널 아날로그 출력

Waveform, 시뮬레이션, 컨트롤

소프트웨어 설정

2.5V, 5V & 0-5V or 0-20mA 출력 가능

지원 소프트웨어

MasterLink - DOS, Windows 드라이브 라이브러리

LabVIEW - LabVIEW VI 라이브러리

터미널 패널 옵션

다양한 형태의 터미널 옵션을 연결하여 사용 가능
PCI-20093W 하드웨어

모 델 번 호

비 고

PCI-20093W-1

Analog Output Board, 8 채널

PCI-20093W-1 하드웨어 사양

Parameter

Conditions

Specification

Analog Output

Number of Channels

8

Resolution

12 Bits (1 part in 4096)

Voltage Ranges

2.5V, 5V, 0-5V

Current Ranges

Jumper Selectable

0-20mA

Throughput

2000 outputs/second per channel

Accuracy

Linearity Error

Voltage ranges
Current range

1/2LSB
1LSB

Offset Voltage

Voltage and current ranges

1LSB

Physical Characteristics

Power Requirements

Vin = +5V
Vin = +12V
Vin = -12V

1.1A maximum
45mA maximum
50mA maximum

Size

Length x Height

7.2" x 4.2" (18.3cm x 10.7cm)

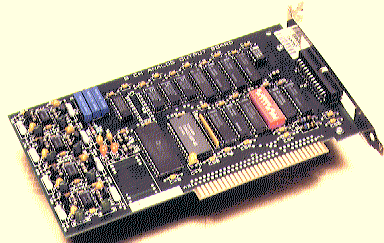

PCI-20093W-1 하드웨어 사진

PCI-20093W 하드웨어

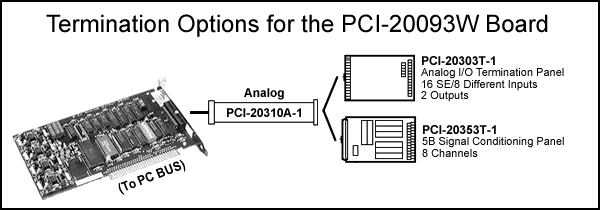

PCI-20093W 터미널 보드 연결도

한국인텔리젼트시스템(Korea Intelligent System) 전화 : 02-3272-9301 Email : sales@intelligent.co.kr

모 델 번 호	비 고
PCI-20093W-1	Analog Output Board, 8 채널

PCI-20093W-1 하드웨어 사양
Parameter	Conditions	Specification
Analog Output
Number of Channels		8
Resolution		12 Bits (1 part in 4096)
Voltage Ranges		2.5V, 5V, 0-5V
Current Ranges	Jumper Selectable	0-20mA
Throughput		2000 outputs/second per channel
Accuracy
Linearity Error	Voltage ranges Current range	1/2LSB 1LSB
Offset Voltage	Voltage and current ranges	1LSB
Physical Characteristics
Power Requirements	Vin = +5V Vin = +12V Vin = -12V	1.1A maximum 45mA maximum 50mA maximum
Size	Length x Height	7.2" x 4.2" (18.3cm x 10.7cm)
