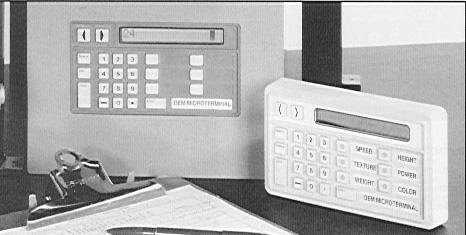

CTM150 단말기
1
x 16(High Contrast) LCD
80
Character 디스플레이 버퍼(스크롤 버튼)
컴팩트
디자인(180mm x 104mm x 28mm)
전원과
통신용 26-pin 리본 콘넥터
TTL-232
통신
Character
or Block 모드 통신
6
펑션키(4 Characters per key)
Numeric
키패드
CTM200 단말기
1
x 16(High Contrast) LCD
80
Character 디스플레이 버퍼(스크롤 버튼)
컴팩트
디자인(180mm x 104mm x 28mm)
전원과
통신용 26-pin 리본 콘넥터
RS-232
통신
Character
or Block 모드 통신
6
펑션키(18 펑션 설정 가능, 6 Characters per key)
Numeric
or Alphanumeric 키패드 옵션
CTM250/CTM280 단말기 추가 기능
2
26-pin 콘넥터, 전원 콘넥터
Auxiliary
포트 : 시리얼, 파라렐 프린터 or 디지털 I/O 설정 가능
Backlit
LED 펑션키
내부
비퍼
RS-232
통신
CTM250
- 디스플레이 히터 옵션
CTM280
- 1 x 16 red LED 디스플레이
Auxiliary 포트
CTM250 & CTM280 모델의 기능
디지털 I/O 포트 : 8 입력, 8 출력
디지털 입력은 TTL 또는 CMOS 시그널 스위치의 On/Off, 기계 On/Off, 도어 Open/Close상태를 읽고 디지털 출력은 외부 디바이스 제어용으로 램프, 알람, 도어등을 제어하는데 사용된다.
Serial Pass-through 포트 : 외부 시리얼 장비(ex. 저울, CRT or 다른 단말기)와 통신용으로 사용 Pass-through 모드인 경우는 마치 호스트와 Auxiliary RS-232 가 연결되어 있어 단말기의 통신 과정을 모두 볼 수 있게 된다. 이때 모든 키와 디스플레이 기능은 Disable 된다.
Serial Echo 포트 : 모든 키 입력이 호스트 포트와 Auxiliary 포트로도 전송된다.
Parallel 프린터 Pass-through 포트 : 표준 프린터 인터페이스의 서브셋으로 구현된다. 7 데이터 비트, 데이터 스트로브, 프린터 비지 시그널 지원. 모든 다른 프린터 출력은 무시된다.
Parallel 프린터 Echo 포트 : 모든 키 입력이 호스트 포트와 프린터 포트로 전송된다.
사용 모드
1) SETUP 모드 - 단말기 파라메타를 설정한다. Baud-rate, 프로토콜 및 각종 설정기능
2) CHARACTER 모드 - 표준 CRT와 유사한 형태로 Character가 입력되면 즉시 호스트 시스템으로 Character 하나씩 전송한다. 방향키를 이용하여 디스플레이 데이터를 스크롤 할 수 있다.
3) BLCOK 모드 - CTM150 단말기에서만 사용 가능, 데이터를 주고 받을 때 블록 단위로 처리한다.
통신 명령어
프로그램 개발자를 위한 Escape Sequence에 따라 단말기를 제어할 수 있다. 호스트 시스템에서 단말기에 설정된 파라메타를 수정할 수 있다.
명령어 |
기 능 |
r |
Read from Digital Input Port |
e |
Echo Message from Host |
u |
Set Pass-through Mode |
v |
Set Pass-through Termination Characters |
t |
Set Turnaround Delay |
k |
Set Keyboard Parameters |
m |
Define Function Message |
d |
Set Display Characters |
f |
Set Display Format |
l |
Insert Function Message in Output Stream |
w |
Write to Digital Output |
a |
Asynchronous Serial Interface Configuration |
j |
Configure Auxiliary Port |
